Катер «Амур-М»

Общие сведения

Производитель: авиазавод им. Ю. А. Гагарина (Комсомольск-на-Амуре)
Материал корпуса: дюралюминий Д16АТ, клёпано-сварная конструкция

Конструкция корпуса

Обводы: остроскулые, с умеренной килеватостью днища у транца и подъёмом скулы у форштевня. Крепление днищевых и палубных стрингеров — точечная электросварка.

Толщина обшивки днища: 2–2,5 мм
Толщина обшивки бортов и настила палубы: 1,5 мм
Поперечный набор: 10 шпангоутов
Отсеки: форпик, кокпит и моторное отделение

Назначение

Область применения: туризм и прогулки по рекам, озёрам и водохранилищам с пресной водой. Эксплуатационные ограничения:

Максимальное удаление от берега: 5 км
Допустимая высота волны: 0,75 м

Технические характеристики

Габаритные размеры:

Длина наибольшая: 5,50 м
Ширина наибольшая: 1,87 м
Высота борта на миделе: 0,82 м

Водоизмещение и нагрузки:

Водоизмещение порожнем: 0,63 т
Масса снаряжённого катера без горючего: 660 кг
Полезная грузоподъёмность: 500 кг
Пассажировместимость: 5 человек

Силовая установка

Двигатель: стационарный «412Э» — конвертированный автомобильный мотор от «Москвича-412», четырёхтактный, четырёхцилиндровый, карбюраторный
Мощность: 60 л. с. (44 кВт) при 4500 об/мин
Передача: угловой реверс-редуктор, соединённый с двигателем карданным валом
Аккумуляторная батарея: 6СТ-51, ёмкость 54 А·ч

Компоновка кокпита

Два мягких кресла — для водителя и пассажира — и кормовой диван
Сиденья и диван раскладываются в два спальных места
Небольшие багажники по бортам кокпита
Два бензобака общей ёмкостью 100 л
Складной съёмный тент, в походном положении укладывается сзади кокпита

Безопасность и непотопляемость

Форпик выполняет роль багажника — доступ через люк с герметичной крышкой на палубе
Герметичные ёмкости по бортам моторного отсека обеспечивают непотопляемость катера
Откидные крышки люка моторного отделения закрываются на два замка

Эксплуатационные характеристики

Ходовые качества:

Скорость с полной нагрузкой: 40 км/ч
Дальность плавания: до 200 км

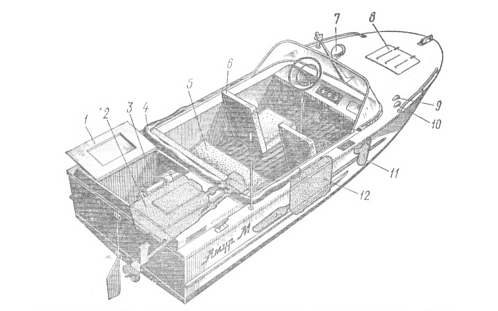

Схема катера «Амур-М»

Обозначения на схеме:

1 — крышка моторного отсека
2 — двигатель
3 — аккумуляторная батарея
4 — складной тент
5 — диван
6 — кресло водителя
7 — фары
8 — крышка люка в багажник
9 — бортовые и отличительные огни
10 — огонь-отмашка
11 — огнетушитель
12 — бензобак

Заключение

«Амур-М» — классический представитель семейства: простая и живучая клёпано-сварная конструкция из дюралюминия, стационарный двигатель от «Москвича» и компоновка, в которой продумано всё для отдыха — от спальных мест до съёмного тента от непогоды. Катер отлично подходит для прогулок, туризма и рыбалки на внутренних водоёмах.
